Brand Name: | XINYA |
Model Number: | QHN |
MOQ: | 1pcs |
कीमत: | get latest price |
Delivery Time: | 10-15 workdays after payment |
Payment Terms: | एल/सी, टी/टी, |

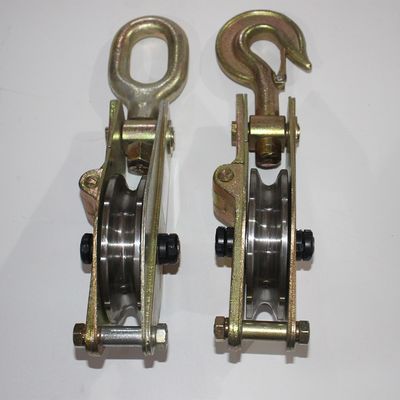

टॉवर इरेक्शन टूल्स हुक टाइप भारी ड्यूटी वायर रस्सी रस्सी उठाने के लिए पुली ब्लॉक
आवेदन
इसका उपयोग ट्रांसमिशन लाइन निर्माण में उठाने और ढलाने के संचालन के लिए किया जाता है। इसका उपयोग पोल और टॉवर निर्माण, लाइन निर्माण, उपकरण उठाने और अन्य उठाने के अनुप्रयोगों के लिए किया जाता है।
शीव उच्च शक्ति योग्य इस्पात से बना है, शीव बॉल बीयरिंग पर लगाया गया है। पोली ब्लॉकों का फ्रेम जस्ती है। सभी ब्लॉकों को पूर्व-कारखाने से पहले परीक्षण किया गया है।

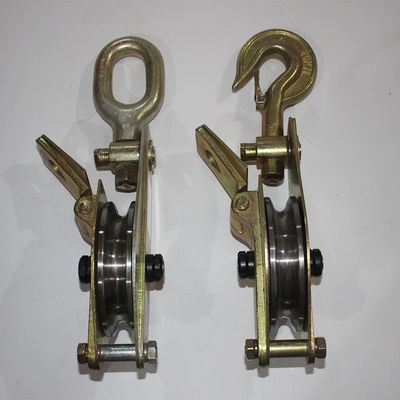

सिंगल स्हेव पल्ली ब्लॉक को साइड ओपन टाइप और साइड क्लोज टाइप के रूप में डिजाइन किया जा सकता है।
नोटः कृपया आदेश देते समय फिटिंग शैलियों (हुक, आंख, clevis) को निर्दिष्ट करें।
विशेषताएं
1सामग्रीः एल्यूमीनियम मिश्र धातु
2.एक पहिया खोलने वाला हुक प्रकार.दो या तीन गुच्छे बंद होते हैं.
3यह एल्यूमीनियम मिश्र धातु का उपयोग करके हल्का है।
तकनीकी डेटा
आदेश संख्या | मॉडल | गुच्छे की संख्या | नामित भार (kN) | बाहरी व्यास × चौड़ाई ((मिमी) | वजन (किलो) | उभार बिंदु प्रकार | ||
11101 | QH1GN-1K | 1 | 10 | Φ100×31 | 1.8 | जी | H | |
11102 | QHN1-2 | 2 | 10 | Φ80×27 | 1.8 | जी | H | |
11103 | QHN1-3 | 3 | 10 | Φ80×27 | 2.1 | जी | H | |
11111 | QHN2-1K | 1 | 20 | Φ120×35 | 2.2 | जी | H | बी |
11112 | QHN2-2 | 2 | 20 | Φ100×31 | 2.6 | जी | H | |
11113 | QHN2-3 | 3 | 20 | Φ100×31 | 3.7 | जी | H | |
11121 | QHN3-1 | 1 | 30 | Φ150×39 | 3.4 | जी | H | बी |
11122 | QHN3-2 | 2 | 30 | Φ120×35 | 4.5 | जी | H | |
11123 | QHN3-3 | 3 | 30 | Φ100×31 | 4.6 | जी | H | |
11131 | QHN5-1K | 1 | 50 | Φ166×40 | 5.2 | जी | H | बी |
11133 | QHN5-2 | 2 | 50 | Φ150×39 | 5.5 | जी | H | |
11134 | QHN5-3 | 3 | 50 | Φ120×35 | 5.1 | जी | H | |
11141 | QHN8-1K | 1 | 80 | Φ205×49 | 7.2 | जी | H | बी |
11142 | QHN8-2 | 2 | 80 | Φ166×40 | 8.3 | जी | H | |
11143 | QHN8-3 | 3 | 80 | Φ150×39 | 7.9 | जी | H | |
11151 | QHN10-1K | 1 | 100 | Φ246×60 | 11.4 | जी | बी | |
11152 | QHN10-2 | 2 | 100 | Φ166×40 | 10.2 | H | ||
11153 | QHN10-3 | 3 | 100 | Φ150×39 | 11.7 | H | ||
11161 | QHN15-1K | 1 | 150 | Φ280×65 | 12.1 | बी | ||
11162 | QHN15-2 | 2 | 150 | Φ205×49 | 12.8 | H | ||
11163 | QHN15-3 | 3 | 150 | Φ166×40 | 11.8 | H | ||
11164 | QHN15-4 | 4 | 150 | Φ150×39 | 13.9 | H |
यूसीएसः लाइन निर्माण में क्रेन वजन आदि के लिए लागू होता है।
विशेषताएंः एल्यूमीनियम मिश्र धातु के साइड पैनल और एमसी नायलॉन शीव को अपनाना.तो यह हल्का है.मोनोशिव ब्लॉक खुला है.
