| ब्रांड नाम: | XINYA |
| मॉडल संख्या: | SH3Z |
| मूक: | 1 सेट |
| कीमत: | negotiable |
| डिलीवरी का समय: | 10-20 दिन |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |

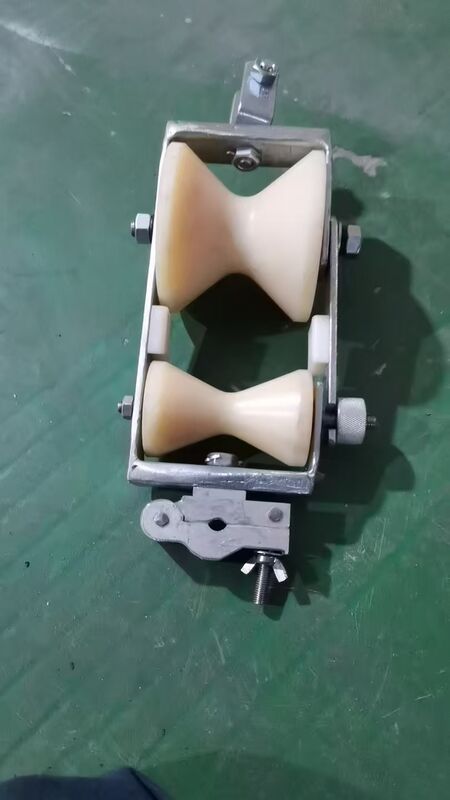

डबल पुली फाइबर ऑप्टिकल केबल रिप्लेसमेंट स्ट्रिंगिंग क्रैडल ब्लॉक ऑप्टिकल फाइबर केबल रिप्लेसमेंट, OPGW स्ट्रिंगिंग, ADSS केबल इंस्टॉलेशन और ट्रांसमिशन लाइन निर्माण के लिए डिज़ाइन किए गए हैं। 2kN रेटेड लोड और हल्के डबल पुली संरचना के साथ, ये स्ट्रिंगिंग ब्लॉक ऑप्टिकल केबल रिप्लेसमेंट कार्य के दौरान स्थिर केबल गाइडिंग सपोर्ट प्रदान करते हैं।
दो मॉडल उपलब्ध हैं: SH2-OPGW1 और SH2-OPGW2। कॉम्पैक्ट संरचना और हल्का वजन उन्हें टॉवर वर्क, ओवरहेड लाइन रखरखाव और फील्ड इंस्टॉलेशन के लिए उपयुक्त बनाते हैं जहां आसान कैरिंग और त्वरित ऑपरेशन महत्वपूर्ण हैं।
फाइबर ऑप्टिकल केबल रिप्लेसमेंट और ट्रांसमिशन लाइन इंस्टॉलेशन के दौरान, ठेकेदारों को अक्सर सामना करना पड़ता है:
डबल पुली फाइबर ऑप्टिकल केबल रिप्लेसमेंट स्ट्रिंगिंग क्रैडल ब्लॉक इन समस्याओं को हल करता है:
| आइटम नंबर | मॉडल | रेटेड लोड | आयाम | वजन |
|---|---|---|---|---|
| 20123 | SH2-OPGW1 | 2 kN | 152*110*343 मिमी | 2.4 किग्रा |
| 20124 | SH2-OPGW2 | 2 kN | 128*65*365 मिमी | 2.2 किग्रा |
| पैरामीटर | मान | इंजीनियरिंग अर्थ |
|---|---|---|
| उत्पाद प्रकार | स्ट्रिंगिंग ब्लॉक / केबल पुलिंग ब्लॉक | ऑप्टिकल केबल गाइडिंग और पुलिंग के लिए उपयोग किया जाता है |
| संरचना | डबल पुली क्रैडल टाइप | केबल रिप्लेसमेंट के दौरान स्थिर सपोर्ट प्रदान करता है |
| रेटेड लोड | 2 kN | फाइबर ऑप्टिकल केबल रिप्लेसमेंट वर्क के लिए उपयुक्त |
| मॉडल विकल्प | SH2-OPGW1 / SH2-OPGW2 | विभिन्न कार्य स्थितियों के लिए विभिन्न संरचनाएं |
| आयाम | 152*110*343 मिमी / 128*65*365 मिमी | फील्ड और टॉवर ऑपरेशन के लिए कॉम्पैक्ट आकार |
| वजन | 2.4 किग्रा / 2.2 किग्रा | आसान कैरिंग और इंस्टॉलेशन के लिए हल्का डिज़ाइन |
| लागू केबल | फाइबर ऑप्टिकल केबल / OPGW / ADSS | ऑप्टिकल केबल इंस्टॉलेशन और रिप्लेसमेंट के लिए उपयुक्त |
| अनुप्रयोग | ट्रांसमिशन लाइन इंस्टॉलेशन / केबल रिप्लेसमेंट | ओवरहेड पावर लाइन परियोजनाओं के लिए उपयुक्त |
फाइबर ऑप्टिकल केबल रिप्लेसमेंट या स्ट्रिंगिंग ऑपरेशन के दौरान डबल पुली क्रैडल ब्लॉक से गुजरता है। दो-पुली संरचना एकल गाइडिंग पॉइंट की तुलना में केबल को अधिक स्थिर रूप से सपोर्ट और गाइड करती है।
खींचने के दौरान, घूमने वाली पुली घर्षण को कम करने और केबल मूवमेंट को नियंत्रित करने में मदद करती हैं। क्रैडल संरचना ऑप्टिकल केबल को सही स्थिति में रखने में मदद करती है, जिससे फिसलने, मुड़ने या सतह को नुकसान होने का खतरा कम हो जाता है।
यह डिज़ाइन विशेष रूप से OPGW और ADSS केबल रिप्लेसमेंट परियोजनाओं के लिए उपयुक्त है जहां केबल सुरक्षा, स्थिर गाइडिंग और हल्का ऑपरेशन महत्वपूर्ण हैं।
ऑप्टिकल केबल वर्क के लिए 2kN रेटेड लोड: 2kN रेटेड लोड फाइबर ऑप्टिकल केबल रिप्लेसमेंट, OPGW स्ट्रिंगिंग और ADSS केबल इंस्टॉलेशन वर्क के लिए उपयुक्त है।
डबल पुली स्थिर गाइडिंग: डबल पुली संरचना बेहतर केबल सपोर्ट प्रदान करती है और ऑप्टिकल केबल रिप्लेसमेंट के दौरान स्थिरता में सुधार करती है।
हल्का टॉवर ऑपरेशन: केवल 2.4 किग्रा और 2.2 किग्रा वजन के साथ, ब्लॉक ओवरहेड लाइन वर्क के दौरान ले जाने, स्थापित करने और संचालित करने में आसान होते हैं।
दो मॉडल विकल्प: SH2-OPGW1 और SH2-OPGW2 विभिन्न इंस्टॉलेशन स्थितियों और फील्ड वर्किंग आवश्यकताओं को पूरा करने के लिए उपलब्ध हैं।
OPGW और ADSS के लिए उपयुक्त: क्रैडल ब्लॉक ट्रांसमिशन लाइन परियोजनाओं में OPGW केबल रिप्लेसमेंट, ADSS इंस्टॉलेशन और फाइबर ऑप्टिकल केबल पुलिंग के लिए डिज़ाइन किए गए हैं।
यह डबल पुली फाइबर ऑप्टिकल केबल रिप्लेसमेंट स्ट्रिंगिंग क्रैडल ब्लॉक व्यापक रूप से इसके लिए उपयोग किया जाता है:
मॉडल के आधार पर: जब परियोजना को मॉडल 20123 की आवश्यकता हो, तो SH2-OPGW1 चुनें, जिसका आयाम 152*110*343 मिमी और वजन 2.4 किग्रा हो। जब परियोजना को मॉडल 20124 की आवश्यकता हो, तो SH2-OPGW2 चुनें, जिसका आयाम 128*65*365 मिमी और वजन 2.2 किग्रा हो।
केबल प्रकार के आधार पर: OPGW केबल रिप्लेसमेंट के लिए, स्थिर केबल गाइडिंग के लिए डबल पुली क्रैडल ब्लॉक चुनें। ADSS केबल इंस्टॉलेशन के लिए, आसान ओवरहेड ऑपरेशन के लिए हल्का संरचना चुनें। सामान्य फाइबर ऑप्टिकल केबल रिप्लेसमेंट के लिए, टॉवर की स्थिति और इंस्टॉलेशन स्पेस के अनुसार मॉडल चुनें।
ऑपरेशन आवश्यकता के आधार पर: टॉवर वर्क के लिए, हल्के मॉडल ले जाने और स्थापित करने में आसान होते हैं। केबल रिप्लेसमेंट के लिए, डबल पुली डिज़ाइन बेहतर केबल स्थिरता प्रदान करता है। लंबी दूरी की पुलिंग के लिए, घर्षण को कम करने के लिए कई केबल पुलिंग ब्लॉक एक साथ उपयोग किए जा सकते हैं।
रेटेड लोड के आधार पर: SH2-OPGW1 और SH2-OPGW2 दोनों में 2kN रेटेड लोड है। रेटेड लोड को ऑप्टिकल केबल रिप्लेसमेंट की आवश्यकता और साइट पुलिंग टेंशन से मेल खाना चाहिए।
